邏輯電路基礎

游戲中的紅石電路，沒有電壓電流的概念，只有被激活和未被激活的邏輯開關狀態，說明紅石電路是純粹的邏輯電路。要熟練地使用紅石電路，就需要玩家掌握一定的邏輯運算知識。下面我會簡單解釋一些。如果要深入學習則需要找一些布爾邏輯代數的書來看。

邏輯運算中變量的值只有0和1兩種，對應的邏輯電路也只有關和開兩種狀態。在紅石電路中，我們不妨把未被激活的紅石線路內的信號定義為 “0”，已激活的線路內的信號定義為 “1”，之后我們便可以方便地對照邏輯運算表和邏輯電路元件了。

注意：最好不要看紅石火炬的亮和滅來定義邏輯信號的指示標準。在后面的內容中我們會看到這樣做可能導致邏輯顛倒。

最基本的邏輯運算有：“或”“非”“與” 三種

“或”的運算表示為： A或B = A + B = C 這可以通俗地理解為 A B 兩變量的加法，當兩者中任意一個值為 “1”，另一個值為 “0”時，C 的值為 “1”。兩者值都為 “0”時，自然地 C的值也為 “0”。特別的當 A B 兩者的值均為 “1”時 ，C 的值也為 “1”（因?yàn)檫壿嬤\(yùn)算中沒有比“1”大的值）。歸納來講就是參與“或”運算的所有變量只有都為“0”時，結果的值才為“0”，其他情況下，結果值均為“1”。

“非”運算的表示為A的頭上加一橫杠（這里打不出來，大家見諒），非A = C 。“非”運算就是將變量值取反，當A為“0”時 C為“1”，而A為“1”時 C為“0”。

“與”運算表示為： A與B = A·B = C 可通俗理解為 A B 的乘法，只有當 A B 均為 “1”時，C的值才為“1”，否則C的值為“0”。

在邏輯電路中，同樣有三種基本門電路：“或門”“非門”“與門”對應如上三種邏輯運算。下面我們就看看如何用紅石電路來實現這三種基本邏輯門電路。

1 紅石火炬方塊的邏輯含義

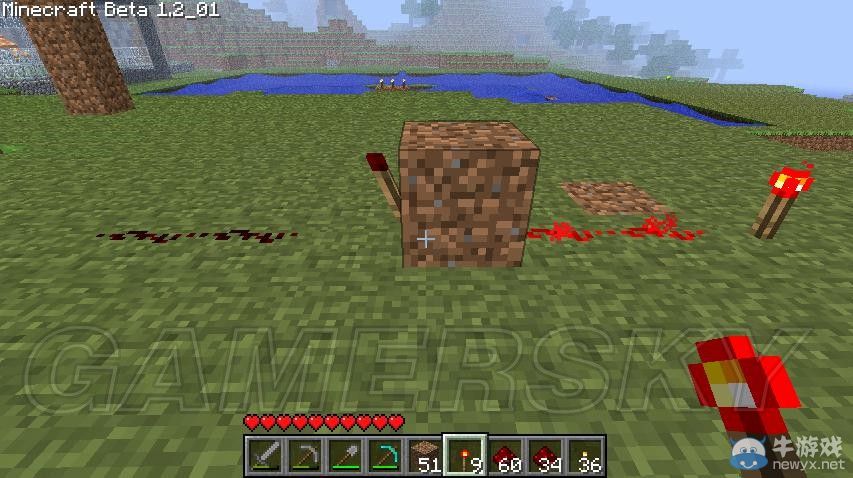

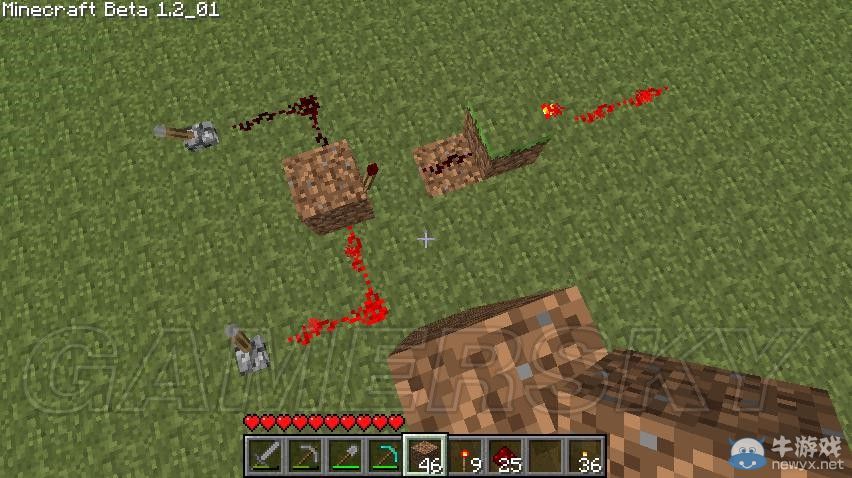

當紅石火炬方塊為單輸入單輸出時，以下兩圖顯示出方塊兩側的線路中的信號是相反的，這說明單入單出的紅石火炬方塊為一個邏輯“非門”。

2 “或門”

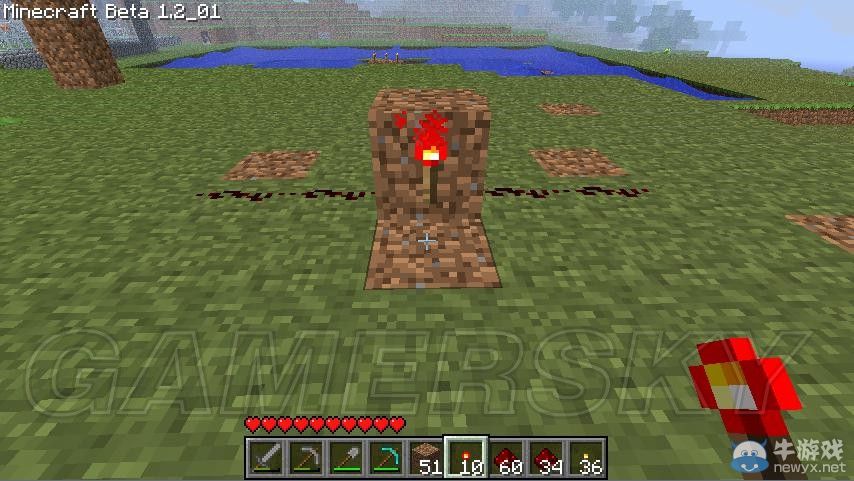

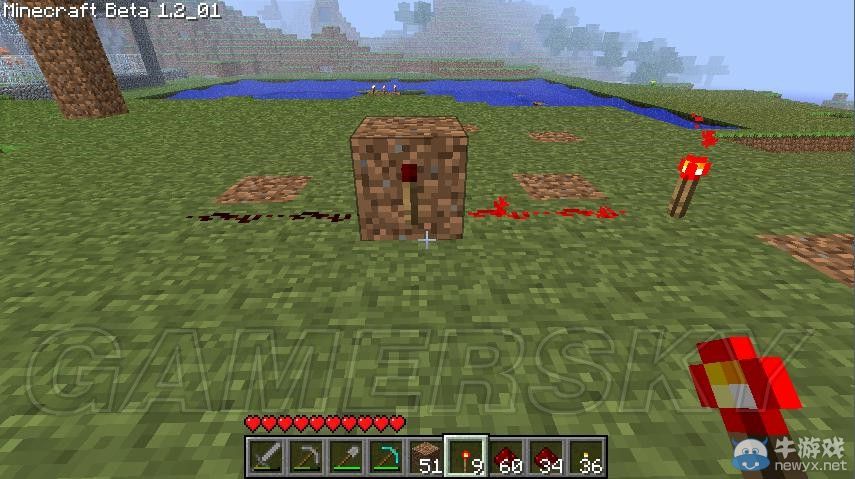

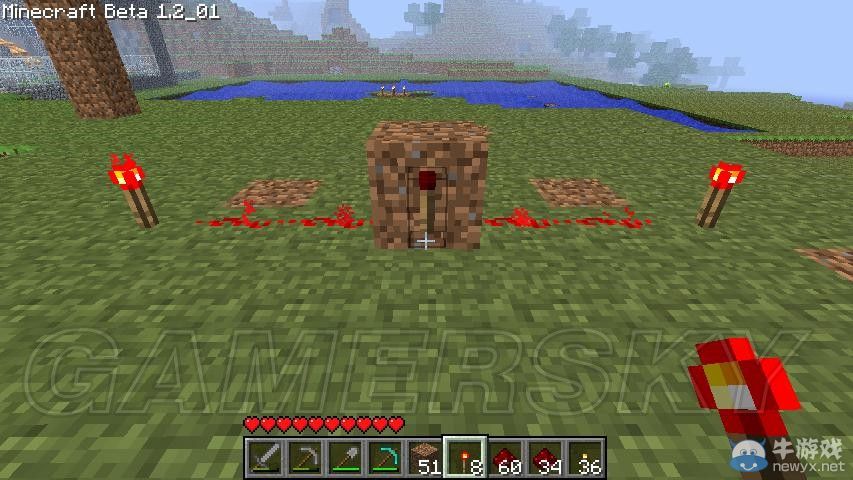

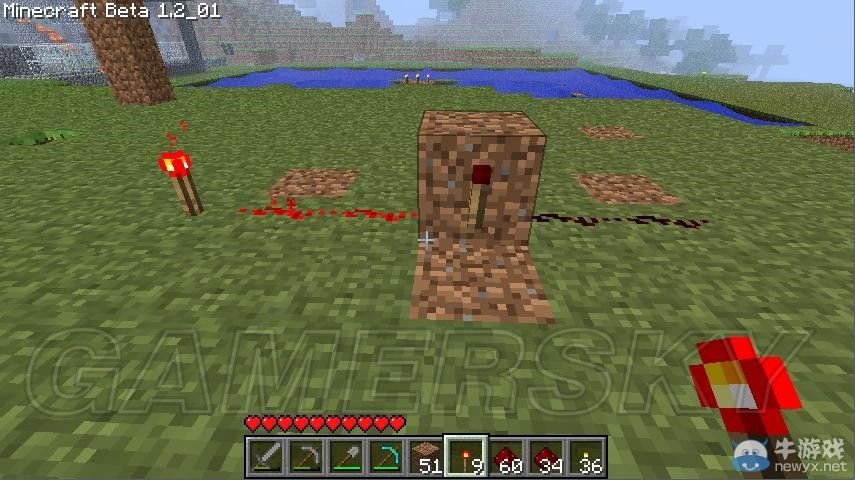

在搭建紅石“或門”前，我們先看下面4張圖。

在這里，筆者有一個小失誤，就是沒在火炬方塊的正前方添加紅石線路，不過考慮到，如果添加了線路，其狀態應與紅石火炬狀態相同。所以應該不影響大家理解。

我們將左右兩邊的紅石線路看作變量A和B，我們發現，只有當A和B的值都為“0”時，紅石火炬的值才為“1”（21樓圖），其他狀態均為“0”（22-24樓圖），這和“或門”的狀態剛好相反（“或門”的邏輯狀態是輸入均為“0”時結果才為“0”，其他狀態為“1”）。于是要搭建真正的“或門”，我們需要再在此電路的輸出上擺上一個單入單出的紅石火炬（“非門”）。同時我們也可以了解到，多輸入的紅石火炬方塊實質上是一個“或非門”（“或門”“非門”的串聯結構），只有再多加一個“非門”才能還原為正式的“或門”（兩個“非門”一起，則狀態還原）。

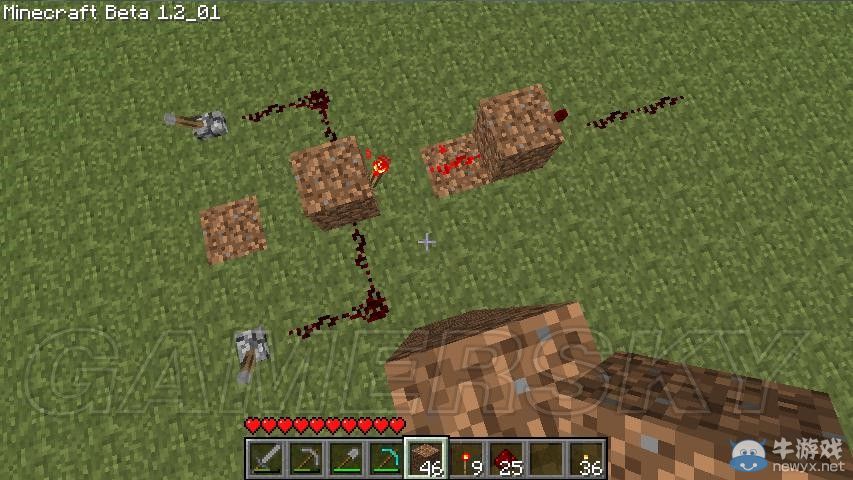

下面兩圖就是已經完成的邏輯“或門”，大家可以對照條件驗證。
