玩《我的世界》的小伙伴許多都是大觸，我的世界這個平臺可以實現許多游戲做不到的事，你甚至可以在游戲中用紅石做一個計算器，進行計算。但是工程量浩大，下面就讓小編來為大家詳解一下我的世界計算器怎么制作吧！

我們知道算法中的加法和減法在《我的世界》利用紅石比較器能夠比較簡單的實現，但是乘除法就相對復雜得多，所以下面就為大家介紹一個比較精簡的二進制串行乘法器~

一：算法原理

1.十進制的乘法運算

當我們進行兩位數乘兩位數運算的時候（如32x46），我們通常會先將其中一個兩位數拆成一位數（4和6），然后用另一個兩位數（32）去乘那兩個一位數（32x4=128,32x6=192），將位權高的位數對應的乘積移動到指定位置（因?yàn)?在十位，所以32x4的128理應是32x40=1280，所以將128左移一位得到1280），將乘積們相加（1280+192=1472）即可得到結果（32x46=1472）。（注：移位的本質是乘以10，任何進制都是這樣，只不過這個“10”的含義隨著進制變化而改變，如十六進制的10在10進制下是16，二進制下的10在10進制下是2。）

2.二進制數的多位數乘一位數

二進制的多位數乘一位數的乘法比十進制要簡單很多，因?yàn)橐晃粩?shù)只有兩種情況。一個多位數n在乘以一位數的時候，若一位數是0，那么結果肯定是0.若一位數是1，那么結果就是n。這里如果用傳統數電方法就用一排與門就好，與門只有在兩個輸入都為1的時候才會輸出1，與二進制的一位數乘一位數不謀而合。而二進制下的多位數乘一位數不存在進位問題，所以一排與門就可以解決了。

3.二進制數的多位數乘多位數

按照1中的步驟來看，現在只需要將這一堆多位數乘一位數的結果進行左移與相加了。但是這兩步實際上可以同時進行。比如用十進制來舉例，2000x52=104000,2x52=104，這里移位需要進行3次，而其他還會有數需要進行2次或1次移位的。那么不妨最高位得到的乘積移位一次后就與低一位的數相加，這時再進行移位的話就相當于將兩個數都進行了移位，總體算來最高位那個數已經移位兩次了。所以，移位與相加這兩步可以混合在一起。如a乘b首先引入一個新的變量t=0，a與b的最高位用2中的方法相乘后的結果與t相加存入t（這一步叫累加，存儲t的存儲器連著對應的加法器還有一個名字叫累加器），然后t左移一位存入t。接著用a乘以b低一位的數累加入t，t左移，以此類推。當a與b最低位相乘出結果并與t累加后，就不用再移位了，因?yàn)閍與b最低位乘出來的數是不需要移位的，而更高位的結果此時已經移位完成了。此時，計算已經完成。

二：實現到游戲里

1.beta1.7就存在的遠古累加器

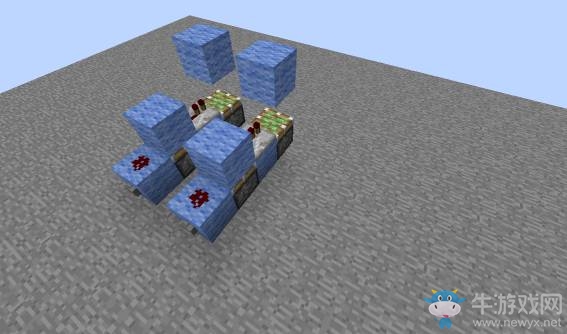

從算法原理部分我們知道，實現乘法器要用到累加，因此我們先來介紹一下累加器，如下圖，這是一個十分傳統的累加器單元，以至于生存測試階段出現粘性活塞之后就已經可以使用這個架構了。

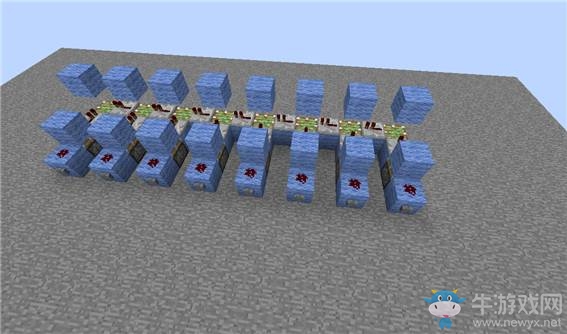

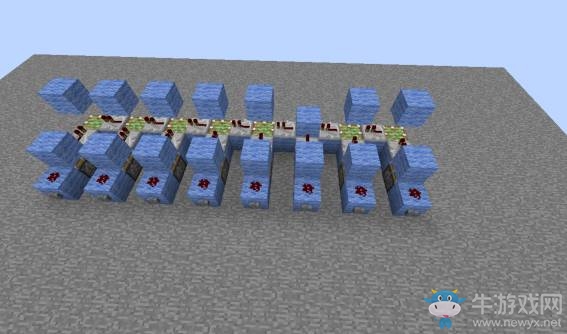

下圖中，從右往左的淡藍色羊毛分別表示從低位到高位，抬起的羊毛代表“0”，落下的羊毛代表“1”。如下圖的狀態是0000000（二進制）。按鈕從右向左分別表示+1（二進制），+10（二進制，換算回十進制就是+2），+100（還是二進制），+1000+…。于是這個累加器就可以直接將一個二進制數累加進這個存儲器了。如果輸出的數字很大，但是輸入不大，那么也需要酌情砍掉一部分的輸入（或者說增加一部分存儲器）。

例如，按兩下右數第二個按鈕，表示10+10（二進制）=2+2（十進制），如下圖所示，可以看到，輸出為100（二進制）=4。

原理就是粘性活塞接收“短脈沖”的時候只會進行一次推出或收回的動作，不會同時推出和收回。例如上圖，當按下右數第三個按鈕時，信號傳遞給粘性活塞并且讓羊毛充能，充能的羊毛將信號向左傳遞，同時粘性活塞推出羊毛，這樣就完成了移位。

三、建造過程

知道了算法和累加器的原理之后，應該就比較好理解乘法器的建造思路了，那么接下來我們就開始一步步建造這個乘法器吧。

首先注意，按照這種建造方法建造的最小乘法器為4位乘4位的，那么接下來為大家介紹的乘法器就以8位乘8位為例。

第一步：搭出基礎框架，這里用不同羊毛來區分乘法器中起著不同作用的部分。淡灰色羊毛表示刪除或者復位部分，其作用是將運算結果清除復位乘法器以方便下一次運算。綠色羊毛表示輸入部分，藍色羊毛表示累加器及輸出部分，紫色羊毛表示時序控制和循環部分。

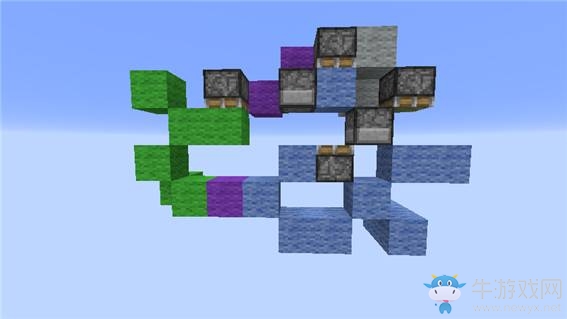

第二步：按照下圖所示放置熔爐和粘性活塞，并在每個熔爐中放入一個物品。

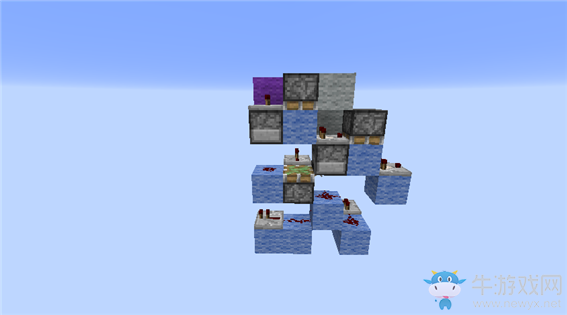

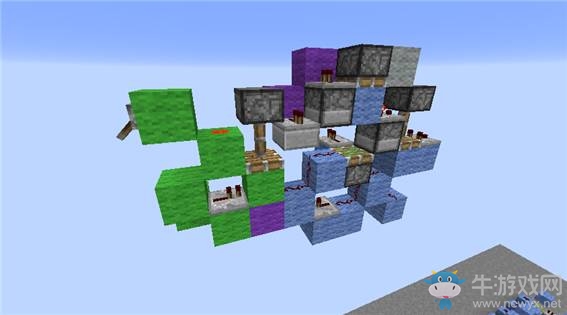

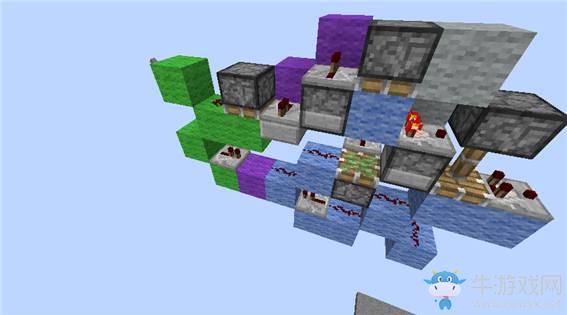

第三步：如圖所示鋪設紅石電路，注意紅石中繼器和紅石比較器的方向，圖中中間位置的紅石中繼器下方需要放置半磚，否則會將下方的紅石線阻斷。

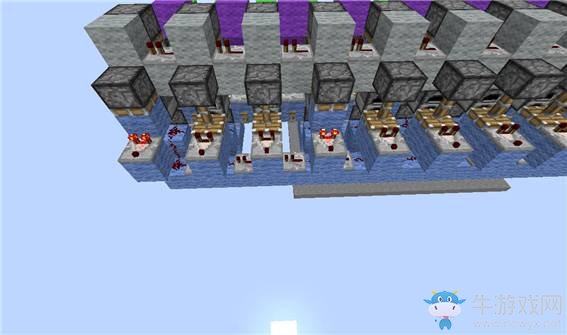

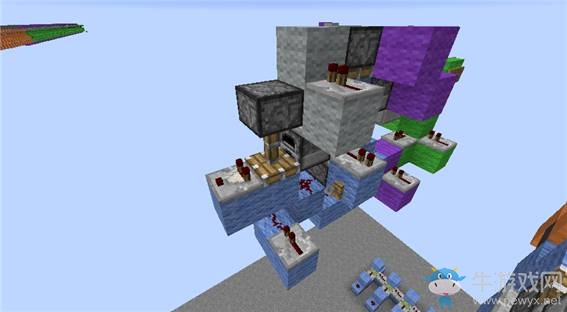

下面這張是反面，在中間的藍色羊毛上放一個絆線鉤。

當拉動綠色羊毛處的拉桿時，表示輸入為1，粘性活塞將方塊推出，將輸入部分和加法器的電路連接，從而將輸入載入移位寄存器中。

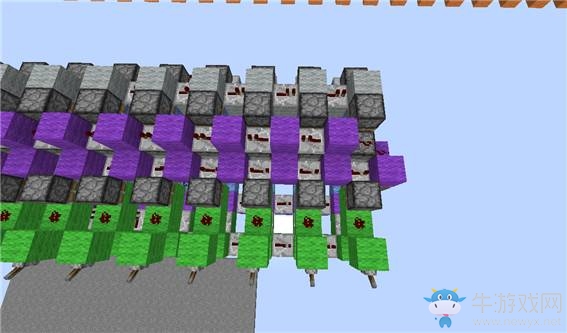

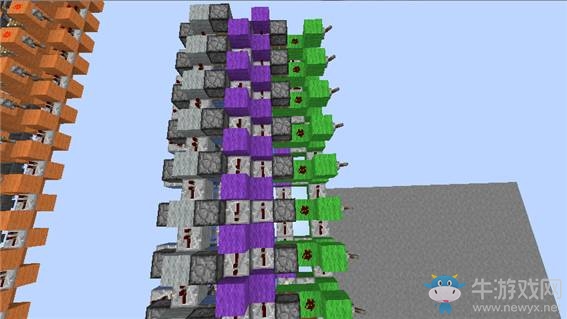

第四步：接著如下圖所示把這個模塊密排堆疊8個，這樣就代表了二進制的8位數，其中每個拉桿代表一個位數的輸出。

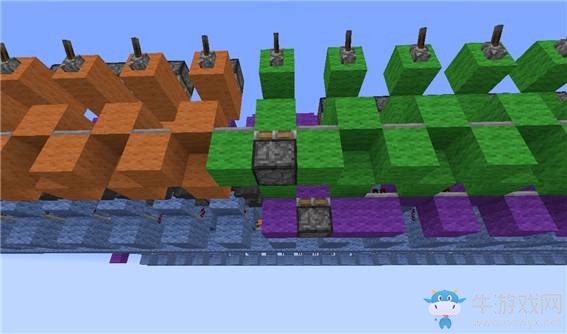

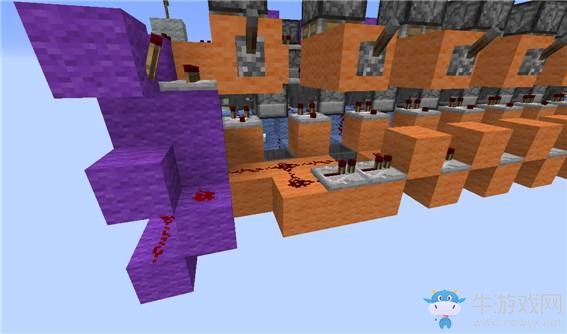

第五步：緊貼著綠色羊毛模塊的高位建造另一個乘數（橙色羊毛）部分，如下圖，右邊（輸出）部分和綠色羊毛部分的構造是一模一樣的。

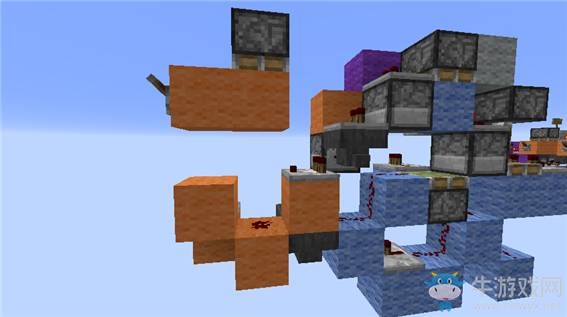

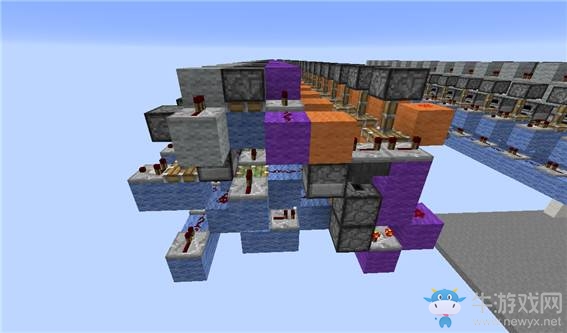

第六步：下面兩張圖是左半部分的構造，添加了漏斗和投擲器，上方的投擲器和漏斗朝向綠色羊毛部分，下方兩個漏斗的方向和上面的相反。

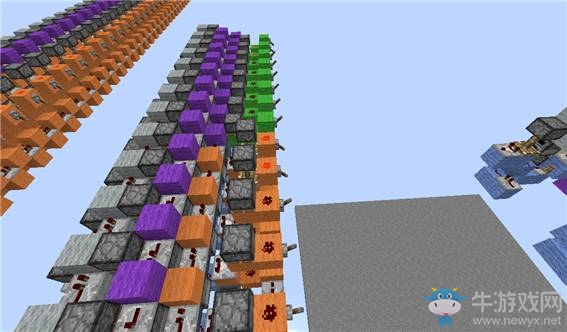

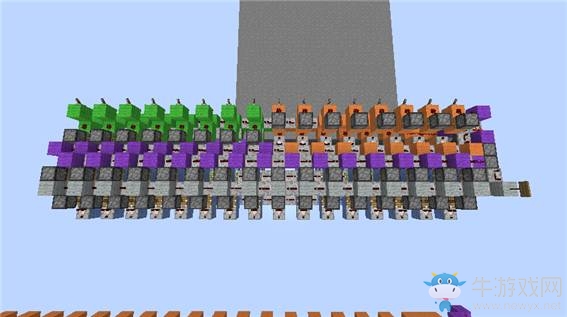

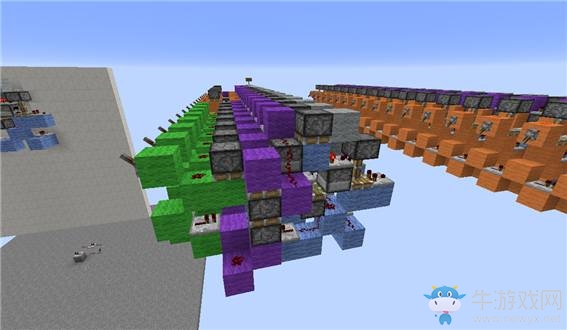

第七步：.然后在剛才那8個綠色羊毛模塊的左側（也就是高位側）堆疊8個出來。如下圖所示，這樣一個8位乘8位的乘法器的框架就出來了。

第八步：.接下來我們需要在一些地方補充裝置，使得乘法器每個部分能夠連接起來，正常運作~

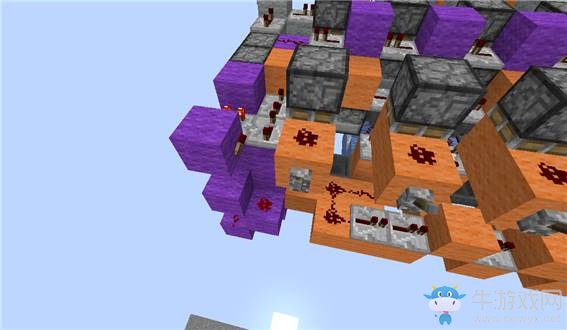

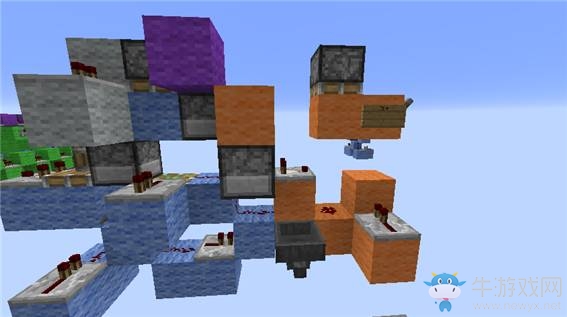

1.把橙色部分的最左側（高位處）修改成下圖這樣~ 右側那三個方塊都是投擲器，其中一個投擲器是原來就存在的，向著模塊內部的方向，剩下兩個都是向上，漏斗向左。

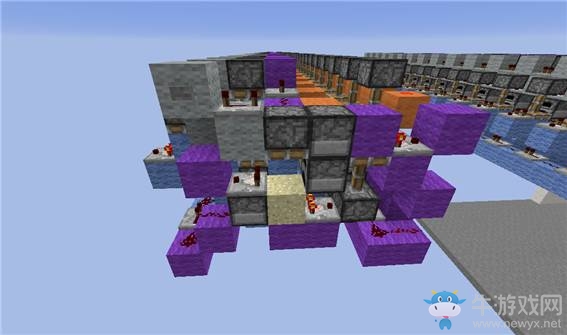

2.然后在前面增加一層，變成下圖這樣。中間的沙子可以替換成不受重力影響的方塊，還有三個熔爐，上面和左下的熔爐放一個任意物品，中間的熔爐放一個不可堆疊物品（如最便宜的木鏟或石鏟），左上角的白色羊毛處增加一個按鈕作為啟動鍵。

3.連接橙色部分和啟動部分的電路修改成如下圖所示：

4.這里增加兩個粘性活塞以及補一些羊毛。

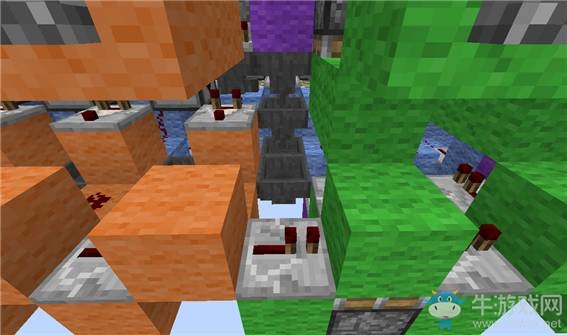

5.下圖中連接部分加一堆漏斗，這些漏斗連接高位部分的漏斗。

6.找到末尾的位置，改成下面這樣，注意原來左下角的那個中繼器變成了紅石線。

7.重要，下圖中末尾部分的四個中繼器改成4tick增加延遲，保證下一次運算不會出錯。

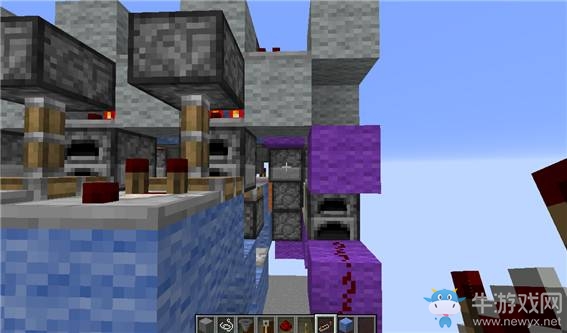

8.下圖十字準星所指向的投擲器內部放兩個不可堆疊物品（如木鏟）

9.下圖中加上一個紅石火把，注意先破壞掉中繼器。

到這里，所有的修改都完成了，同時乘法器也就大功告成了。

使用的時候，橙色部分輸入其中一個乘數，綠色部分輸入另一個乘數，按照習慣左側輸入高位，右側輸入低位，按下按鈕就可以計算了。比如，我們計算3*3，換算成二進制就是11*11，如下圖所示把相應的拉桿拉起。

得到紅石比較器的輸出是1001，也就是2^4+1=9 (注意，從這個方向看的話，輸出端左側是低位，右側是高位。)

當投擲器旁邊的比較器高頻時鐘閃爍之后，表示此次運算已經完成，方可進行下一次運算。當運算結束后，再次輸入乘數并按下按鈕，灰色羊毛部分開始運作，會將輸出端的粘性活塞推出，先將上一次的運算結果，同時啟動加法器和移位寄存器開始下一輪的計算。

以上就是精簡串行乘法器的教程，本篇教程介紹的乘法器相比于其他乘法器具有體積更小的優點，不足是運算速度較慢。但是由于建造起來比較方便，同時體積小也彌補了在運算速度上的缺憾，所以這個乘法器還是比較實用的，希望大家能夠喜歡~
